Série H

Réducteurs type industriel

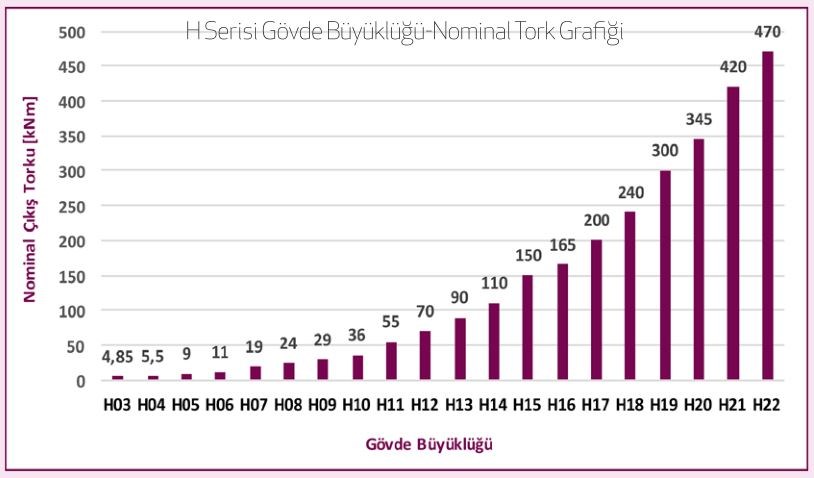

+ de 14 tailles différentes :
Plage de couples : 2 500 – 475 000 Nm
Plage de régimes : 0,1- 250 tr/min

YILMAZ REDUCTEUR FRANCE - RÉDUCTEUR INDUSTRIEL À ARBRE PARALLÈLE
La fonction de ce réducteur Industriel est de relier un arbre moteur ( généralement à l'entrée) à un arbre réducteur entraîner avec des roue cylindrique réducteur en version "H".

Le principe est de réduire ou multiplier la vitesse motrice.

Les nouveaux réducteurs hélicoïdaux de type horizontal de la série H sont des matériels de haute qualité destinés à des applications industrielles lourdes. Tous les composants mécaniques sont ici analysés par des logiciels de dernière génération afin d’en garantir la fiabilité. La densité de puissance de cette nouvelle série H a été optimisée en vue de fournir des performances maximales pour un encombrement minimal. Sachant toutefois qu’une plus haute densité de puissance implique une augmentation de la charge thermique, nos nouveaux réducteurs sont fournis de série avec diverses options de refroidissement.

L’utilisation de lubrifiants et de joints de qualité supérieure a permis d’en améliorer encore le rendement. Autre avantage°: les nombreuses options de montage proposées. Ces appareils peuvent être montés en effet de n’importe quel côté ou directement raccordés par la bride moteur ou la bride de sortie, ce qui en facilite énormément l’installation.

Parallèlement à ces possibilités de montage, divers accessoires tels que des dispositifs intégrés ou externes de lubrification sous pression ou encore des vases d’expansion d’huile sont disponibles. Yilmaz Reduktor propose également des solutions sur mesure pour vos applications spécifiques.

Notre gamme standard comporte des configurations de paliers renforcées avec des lignes rallongées pour des charges radiales élevées ou des mélangeurs, des dispositifs anti-retour pour les applications à sens unique comme les convoyeurs et convoyeurs à godets, des freins pour les applications de levage et de transport, ainsi que des frettes de serrage pour charges variables. Nous proposons par ailleurs des solutions spéciales de toutes tailles et avec tous rapports de transmission pour les applications extrudeuse.

- Adaptés pour les fortes puissances
- Charge radiale admissible élevée en sortie
- Rendement élevé
- Simplicité de la technologie
- Facilité de maintenance Principales applications
- Convoyeurs forte puissance
- Cimenterie
- Entraînements de compresseurs
- Agitateurs, de pompes. . . .
- Ferroviaire
- Utilisation possible en multiplicateur
- Elevateur à godets

- Carter monobloc,
- Montage possible de n’importe quel côté,
- Six positions de montage différentes, de M1 à M6,
- Brides moteur standard IEC B5,
- Accessoires de refroidissement et de lubrification pour conditions de service spécifiques,
- Solutions complètes avec frein Eldro, coupleur hydraulique et moteur électrique sur bâti en acier,
- Dispositifs anti-retour et freins électromagnétiques,
- Option arbre de sortie avec frette de serrage et cannelures selon DIN 5480,
- Brides de sortie optionnelles,
- Sortie interchangeable gauche ou droite optionnelle pour extrudeuses.

- Brides moteur IEC B5
- Brides de sortie,
- Frette de serrage,
- Blocage anti-retour,
- Coupleurs hydrauliques et élastiques,
- Options de refroidissement°: échangeur thermique externe, bobine de refroidissement interne, ventilateur intégré, refroidisseur externe air/huile,
- Options de lubrification sous pression,
- Radiateur à bain d’huile, capteur de débit d’huile, filtre à huile, regard de niveau d’huile en verre et joints spéciaux,
- Vase d’expansion.
